Z G S 系列組合式變壓器即美式變壓器，是根據城鄉電網建設發展和改造的需要研制的系列產品。它是將變壓器器身、開關設備、熔斷器、分接開關、低壓配電裝置等相應輔助設備進行組合的變壓器，能滿足用戶電能計量無功補償、低壓分路等各種配置要求。ZGS 型組合式變壓器作為交流 50Hz、；6~10kV 的電網中，額定容量為 63~1600kVA 的獨立成套配電裝置。即可用于戶外，也可用于戶內。廣泛適用于工業園區、城市住宅小區、商業中心、高層建筑及臨時施工現場等各種場所。特點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調。可以縮短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。

（1）光伏發電用組合式變壓器（美變）
產品概述
光伏發電作為一種清潔的能源生產方式，在國內外得到、迅猛的發展。ZGS-ZG 系列組合式變壓器正是為滿足日益增長的光伏發電的供電要求，在公司生產 35kV 組合式變壓器基礎上，消化吸收國內外的先進技術接合國內需求自行開發的系列產品。該產品是將變壓器、負荷開關、高壓熔斷器安裝在變壓器的箱體內，利用變壓器的絕緣油作為整個產品的絕緣和散熱介質，油箱采用全封密結構，具有體積小、重量輕、安裝方便等優點。光伏發電用組合式變壓器分為雙繞組和軸向雙分裂兩種。其中軸向雙分裂高壓采用軸向分段繞制、低壓采用銅箔繞制方案，低壓兩
個分支可以單獨運行，也可以同時運行和并聯運行，在光伏發電中得到了廣泛應用。
產品結構特點：
1）ZGS-ZG 系列光伏發電用組合式變壓器由高壓室、變壓器本體和低壓室三個部分組成，按“目”字型或“L”字型布置。高壓帶電體及高壓電纜用單獨的隔離室分開，并加裝電磁鎖裝置，方便安裝及維護；
2）高壓負荷開關采用兩宮位油浸式負荷開關，12k V 產品采用插入式熔斷器加后備保護，高壓組件與變壓器身同在一個油箱內；
3）變壓器本體采用共箱結構，高低壓套管采用側面出線，方便與高低壓電器直接相連，插入式熔斷器置于器身的上面，有效的減小了安裝空間。散熱片安裝在變壓器本體的兩側，散熱效果好，散熱片可以是敞開式也可以是封閉式的安裝方式；
4）該產品為低壓雙分裂式變壓器，采用軸向雙分裂，不僅限制了短路電流，而且節省了基本建設投資。低壓兩個分支可以單獨運行，也可以同時運行，并且也可以并聯運行；
5）無滲漏，每臺箱體均經過 50kPa/12 小時的密封試驗保證油箱無滲漏；
6）設備外殼采用嚴格的涂裝工藝進行噴涂，并噴涂防紫外線面漆，戶外耐候性能強，能適應高海波、重鹽霧等惡劣地區的防腐要求；
7）變壓器散熱片直接與外部空氣接觸，散熱效果好。
使用環境：
1）海拔高度：≤ 2000m；
2）環境溫度：*高溫度 +42℃，*低溫度 -40℃
3）濕度：日相對濕度平均值不大于 95％；月相對濕度平均值不大于 90％；
4）風速：戶外風速不超過 45m/s2；
5）防震：水平加速不大于 0.4m/s2；
6）安裝地點傾斜度：不大于 3°；
7）安裝環境：周圍空氣不受腐蝕性，可燃性氣體等明顯污染，安裝地點無劇烈震動；
8）訂購本產品超出上述條件的規定時，可與本公司協商。
（2）風力發電用組合式變壓器（美變）
產品概述
風力發電用組合式變壓器，是將升壓變壓器器身、開關設備、熔斷器、分接開關及相應輔助設備進行組合的變壓器，高壓開關、熔斷器均進入油箱，整體外形尺寸較小，其結構形式與 90 年代從美國引進的箱變相似，行業內成為“風電美變”。按產品結構和原件配置可分為兩種，一種是全絕緣分箱式產品；一種是高壓采用干式套管出線的共箱式產品。
產品結構特點：
1）全絕緣分箱式組合式變壓器 12kV、40.5kV 側出線采用全絕緣電纜預制接頭，以及可觸摸插拔式避雷器，整個產品無裸露的高壓帶電體，防護等級很高，安全可靠；
2）全絕緣分箱式組合變壓器，變壓器與高壓組件置于兩個相互獨立的箱體內。既解決了對變壓器的油污染問題又實現了高壓組件與變壓器可以分別檢修；
3）12kV 產品采用插入熔斷器加后備保護熔斷器保護；40.5kV 產品插入式全范圍保護熔斷器保護；
4）無滲漏，每臺箱體通過 50kPa/12 小時的全封密實驗保證油箱無滲漏；
5）高壓采用干式套管出線的共箱式組合式變壓器，接線方便，高壓可以實現較多的進出線回路，且成本較低；
6）設備外殼采用嚴格的涂裝工藝進行噴涂，并噴涂防紫外線面漆，戶外耐候性能強；
7）變壓器沒有單獨的外殼，散熱效果好。
使用環境：
1）海拔高度：≤ 2000m；
2）環境溫度：*高溫度 +42℃，*低溫度 -40℃
3）濕度：日相對濕度平均值不大于 95％；月相對濕度平均值不大于 90％；
4）風速：戶外風速不超過 45m/s；
5）防震：水平加速不大于 0.4m/s2；
6）安裝地點傾斜度：不大于 3°；
7）安裝環境：周圍空氣不受腐蝕性，可燃性氣體等明顯污染，安裝地點無劇烈震動；
8）訂購本產品超出上述條件的規定時，可與本公司協商。
（3）美式變電站

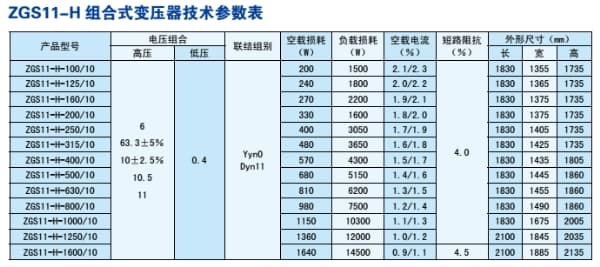

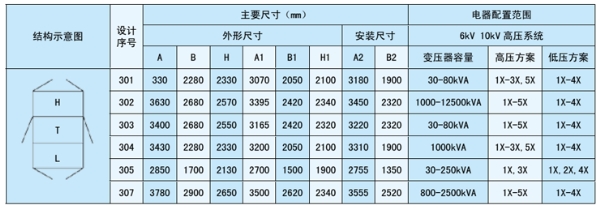

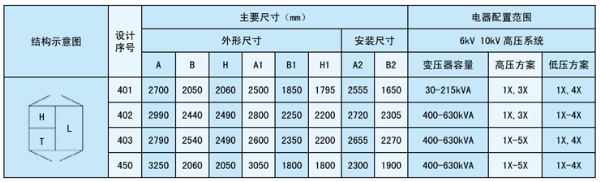

1） 美式變電站的基本結構分為“目”字形和“品”字形，如圖所示。“目”字形結構高壓室較寬，能實現環網供電或雙電源供電接線方案；“品”字形結構低壓室較寬，可放置 5~6 臺低壓柜。根據用戶要求，美式箱變可設置內操作走廊。
2） 箱體骨架采用槽鋼和角鋼焊接而成，具有較高的機械強度。箱體外殼材料有 2m m 厚鋁合金板、新型防腐彩鋼復合板、不銹鋼板、多功能植物纖維增強水泥橫壓板、玻璃纖維特種纖維特種水泥板等供用戶可選，有極好的防腐能力，經表面著色可與周圍環境相協調。
3） 有良好的隔熱通風措施。箱體頂蓋在夾層中設有 50mm 厚的新型阻燃材料制成的隔熱層，能有效的防止太陽輻射。在變壓器室底部和頂部裝有自動控制的軸流風機，可保證在高溫季節變壓器能滿載運行。
4） 箱體外門鎖，采用防雨、防堵、防銹的專用門鎖，外門打開后可定位在開門位置。
5） 外門框上加裝了專用的橡皮嵌條，底部電纜進出線口加裝了寶塔形橡皮圈，能有效的防雨水、防灰塵、防小動物，保證電器設備正常運行。
6） 變壓器室可設置軌道或變壓器小車，方便變壓器安裝和更換。
7） 變壓器室設兩道門，內網門采用開啟式，金屬網采用不銹鋼絲網，網孔直徑≤ 8mm，確保巡視人員的人身安全。

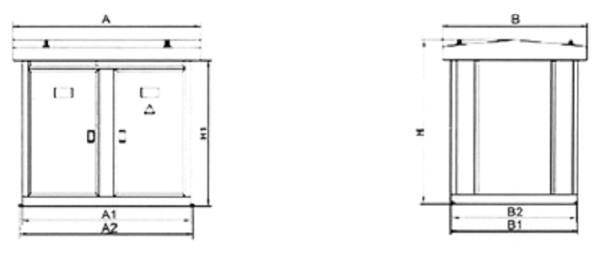

8） 高壓進線方案分為電纜下進線、架空進線兩種，低壓出線一般為電纜下出線。美式箱變外形示意圖：

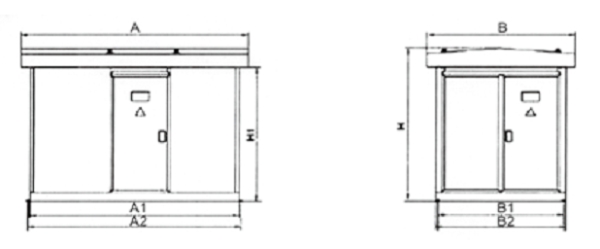

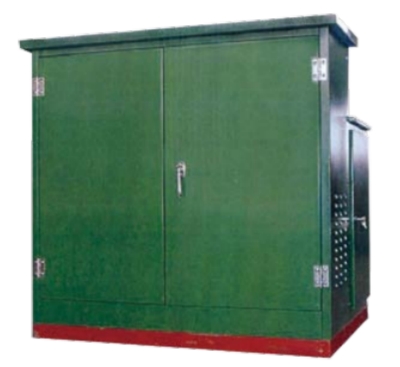

“目”字形布置外殼
