JDJY 電纜護層接地環流在線監測系統

一 、系統簡介

     JDJY 電纜護層接地環流在線監測系統，是針對于高壓電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀及接地點由于各種原因不能有效接地導致電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升高甚至著火燃燒等運行現狀，為電力檢修人員提供人身健康安全保護而設計、開發的智能型在線監測系統。

系統采用傳感器技術，現代電子技術、計算機技術和GPRS通訊技術研發用于高壓電纜的接地線電流、主電纜運行電流、電纜表面溫度及環境溫度進行實時監視的電纜護層接地電流監測系統。

技術規范（包括JDJY 電纜護層接地環流在線監測系統的設計、機構及性能要求）

本系統滿足以下規定、法規和標準：

GB 12801-1991《生產過程安全衛生要求總則》

DL 5053-1996 《火力發電廠勞動安全和工業衛生設計規程》

DL 5000-2000 《火力發電廠設計技術規程》

國電發[1999]72號  《高壓開關設備反事故技術措施》

國電公司        《電力安全工作規程》

二、系統工作原理

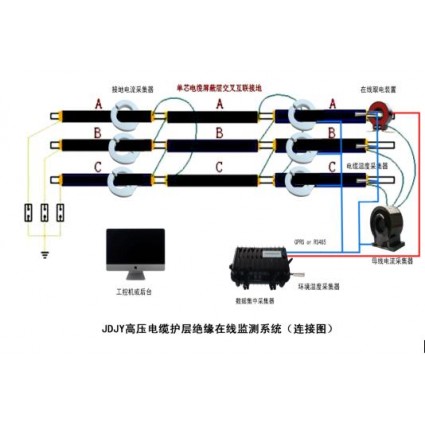

JDJY 電纜護層接地環流在線監測系統主要由四部分組成：電流互感器模塊、前置采集模塊、GPRS無線通訊模塊、主站計算機（含專用軟件）。采集器負責電纜接地線電流和現場環境與護層接點溫度數據采集，并進行A/D轉換，傳送給主站計算機，JDJY專用軟件對采集數據分析、比較、判斷，并運行相應的處理程序。

當電纜接地線電流和現場環境與護層接點溫度發生變化時，采集器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通過RS－485現場總線（或GPRS無線通訊）傳送到主站計算機，JDJY軟件一方面將采集器傳來的采集數據在顯示屏上顯示出來。

三、系統功能

JDJY 電纜護層接地環流在線監測系統主要有以下功能：

1．高壓電纜護層循環電流檢測

   實時檢測電纜接地線電流信號，顯示電流數據信息。

2．溫度顯示

   系統可以檢測并顯示當前環境溫度和護層接點溫度。

3．語音功能

   系統可以語音報警，以提醒工作人員電纜護層循環電流高于報警設定值。

4．遙測監控

   系統與主站計算機RS-485連接，可實現遠程監控，在控制中心實現查詢數據的功能。

5．GPRS無線通訊監控

   系統GPRS無線通訊與主站計算機連接，可實現遠程無線監控，在控制中心實現查詢數據的功能。

6. 多種電源方式

   支持220V交流電源輸入，支持電纜感應取電方式。

7. 防水強

   具有認證的防水機箱，滿足IP68的防水要求。

四、技術指標

（1） 電源及功耗

系統電源 ： AC 220V/50Hz  / 電纜感應取電（啟動電流≤30A）

電源紋波 ： ≤50mVpp

功    耗 ： 0.5W（峰值功耗≤1.5W）

（2） 測量通道

 接地電流   ： 0~200A，4 通道，分辨率 0.1A，準確度 1%

 主纜電流（選配） ： 0~800A，1 通道，分辨率 0.1A，準確度 1%

絕緣隔離水平  ：10k VDC/1 min

溫度：-30～200攝氏度，分辨率0.1度；

（3） 通訊方式：GPRS 無線網

（4） 數據發送間隔：15 秒~24 小時可設，步進 1 秒

（5） 設備告警：接地電流閥值報警、突變報警、設備聯接失敗告警，信號強

度弱告警

（6） 機箱：全封閉式不銹鋼外殼，表面防水防銹處理，能長期在潮濕和浸水

的情況下正常工作，滿足 IP68 防護等級要求。

5 運行環境條件:

海拔高度  ： ≤1000  m 運行溫度  ： -40 oC～+125oC  *大日溫差  ： 40o C 保證精度溫度 ： -30～+80 度

濕度   ： 0～99%

防護等級  ： CT、各種傳感器可長期浸泡于水中，滿足 IP68 等級防護

要求，監測單元箱體滿足 IP68 等級防護要求
