安泰儀器維修中心接修一臺40 GHz的N5173B信號源，客戶報修故障是開機自檢多個報錯。接下來安泰儀器維修中心分享維修過程：

一、儀器型號

是德N5173B信號源

二、檢測過程

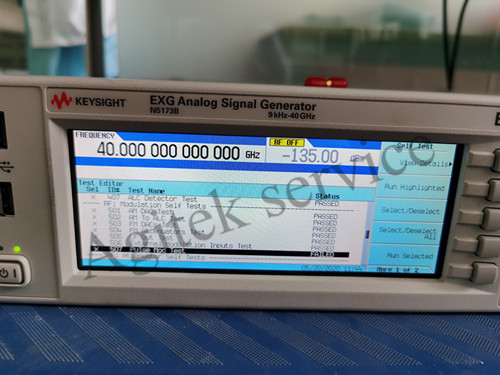

對儀器通電開機進行自檢，出現1107 1110 507等多處報錯現象，繼續檢測發現輸出幅度異常，輸出幅度比顯示值大13DB左右，5MHz以上有故障，5MHz以下正常。

三、檢修過程

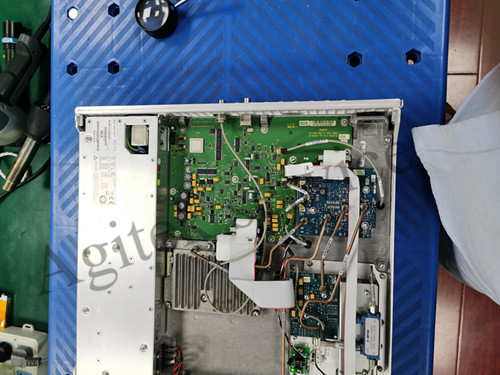

檢測：經檢測，儀器射頻板，ALC控制板損壞，造成輸出異常

維修：更換射頻板損壞組件，更換ALC控制板損壞組件，整機調整檢測儀器。

四、修復檢測

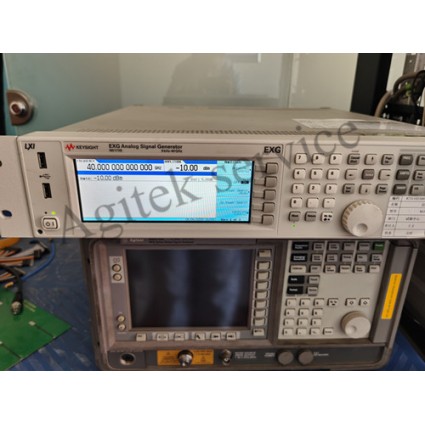

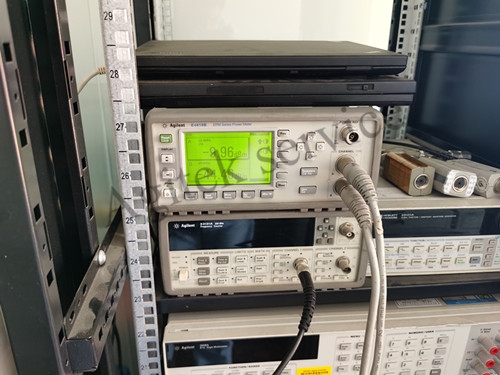

開機進行自檢通過，報錯消失，測試輸出幅度正常。

五、使用規則

1、對儀器的各項指標要清楚了解，使用時候要做到心中有數，規范操作，避免各種超過額定限制的輸入輸出操作。

2、注意輸出阻抗的匹配，避免過載。

3、注意信號反灌：輸出端不能輸入信號。高頻信號輸出時，禁止輸出端開路。

4、做好靜電防護，防止靜電損壞。

以上信號源維修案例由西安安泰儀器維修中心網整理發布，更多有關儀器維修知識歡迎訪問。
