ABB變頻器
南京金倍得科技發展有限公司優惠供應ABB變頻器、ABB接觸器、ABB斷路器、ABB繼電器。
ACS800系列變頻器，新一代全數字高端交流變頻器，全面替代原ACS600系列，能達到控制交流電機的wan mei極限。采用卓越的直接轉矩控制(DTC)技術，它能夠在沒有光碼盤或測速電機的反饋的條件下，精確控制任何標準鼠籠電機的速度和轉矩。
ACS800標準變頻器功率范圍：0.55 kW 至 2800 kW，電壓范圍：208 V 至 690 V，系列產品包括：單傳動和多傳動，單傳動包括：ACS800-01壁掛式，ACS800-02落地式，ACS800-04模塊，ACS800-07 柜體式和ACS800-17 再生式。
主要技術特點
電源斷電時的運行
—ACS800將利用正在旋轉著的電機的動能繼續運行，只要電機旋轉并產生能量，ACS800將繼續運行。
零速滿轉矩
—由ACS800帶動的電機能夠獲得在零速時電機的額定轉矩，并且不需要光碼盤或測速電機的反饋。而矢量控制變頻器只能在接近零速時實現滿力矩輸出。
起動轉矩—DTC提供的精確的轉矩控制使得ACS800能夠提供可控且平穩的大起動轉矩。大起動轉矩能達到200%的電機額定轉矩。
自動起動
—ACS800的自動起動特性超過一般變頻器的飛升起動和積分起動的性能。因為ACS800能在幾毫秒內測出電機的狀態，任何的條件下在0.48s內迅速起動。而矢量控制變頻器則需大于是2.2s。
磁通優化
—在優化模式下，電機磁通被自動地適應于負載以提高效率，同時降低電機的噪音。得益于磁通優化，基于不同的負載，變頻器和電機的總效率可提高1%~10%。
磁通制動
—ACS800能通過提高電機的磁場來提供足夠快的減速。ACS800持續監視電機的狀態，在磁通制動時也不停止監視。磁通制動也能用于停止電機和從一個轉速變換到另一個轉速。而其他品牌的變頻器所使用的直流制動是不可能實現此功能的。
精確速度控制
—ACS800的動態轉速誤差在開環應用時為0.3%s，在閉環應用時為0.1%s。而矢量控制變頻器在開環時大于0.8%s，閉環時為0.3%s。ACS800變頻器的靜態精度為0.01%。
精確轉矩控制
—動態轉矩階躍響應時間，在開環應用時能達到1~5ms，而矢量控制變頻器在閉環時需10~20ms，開環時為100~200ms。
危險速度段設置
—可使電機避免在某一速度或某一速度范圍上運行的功能，例如避開機械共振點（帶）。ACS800可以設置5個不同的速度點和速度范圍，電機通過危險速度范圍時按照加速或減速積分曲線加速或減速。
型號：
ABB V14436-1072510/303/416 TGM5、
ABB大車變頻器ASC880-01-105A-3+N5050+D150+K454+P944不含電機、
ABB繼電器VB7-30-01標準型號：VB7-30-01*220-240V 40-450Hz、

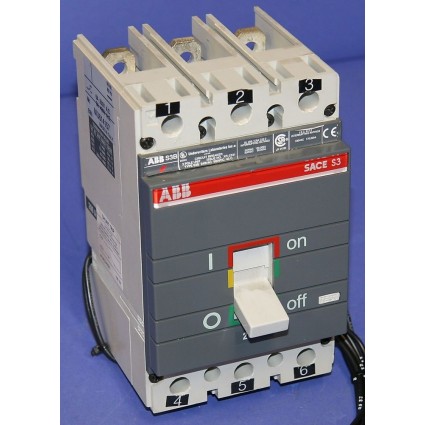

ABB斷路器160A標準型號：XT1N160 TMD160-1600 FF 3P、
ABB接觸器標準型號：A185-30-11*220-230V 50Hz/230-240V 60Hz、
ABB變頻器控制盤ACS5 7.5KW標準型號：ACS-CP-D、
ABB大車變頻器ASC880-01-061A-3+N5050+K454+P944、
ABB變頻器ASC880-01-087A-3+N5050+D150+K454+FEN-31+P944、
ABB變頻器ASC880-01-145A-3+N5050+D150+K454+FEN-31+P944、
ABB變頻器ASC880-01-032A-3+N5050+K454+P944、
ABB變頻器ACS550-01-08A8-4、
ABB變頻器ACS880-01-169A-3+D150/ACS880-01-169A-3+D150+N5050+N8015、
ABB變頻器ACS880-01-087A-3/ACS880-01-087A-3+N5050+N8015、
ABB小車變頻器ACS880-01-025A-3+N5050+K454+P944、
ABB大車變頻器ACS880-01-072A-3+N5050+D150+K454+P944、
ABB開閉提升變頻器ACS880-01-206A-3+N5050+D150+K454+FEN-31+P944、
ABB接觸器AX40-30-10、
ABB接觸器AX09-30-10、
ABB接觸器AF460-30-11 AC220V、
ABB行車接觸器AF750-30-11 AC220V、
ABB低壓斷路器S262UC C3停產，替代S202M-C3DC、
ABB低壓斷路器S261-C3--替代S201-C3、
ABB低壓斷路器S263-C1--替代S203-C1、
ABB智能斷路器E1N1600T LSI WHR-HR NST 3P In1600A /Icu=66KA/（含電源）、
ABB智能斷路器E4N4000T LSI WHR-HR NST/3P In4000A/分斷66KA/（含電源）、
ABB塑殼斷路器：XT1H160 TMD160/1600 FFC 3P、
ABB塑殼斷路器：XT1H160 TMD100/1000 FFC 3P、
ACS800-01/-02/-04/-07/-17技術參數
主電源連接
三相電源電壓:
U2IN = 208…240 V ± 10%
U3IN = 380…415 V ± 10%
U5IN = 380…500 V ± 10%
U7IN = 525…690 V ± 10%
頻率:
48...63 Hz
功率因數:
功率因數 (ACS800-17):
cos?1 = 0.98 (基波)
cos? = 0.93...0.95 (總體)
cos?1 = 1 (基波)
cos? = 0.99 (總體)
效率
額定功率時:
ACS800-0x 98%
ACS800-17 97%
電機連接
三相輸出電壓:
0...U2IN/U3IN/U5IN//U7IN
頻率控制:
0...±300 Hz
0...±120 Hz（帶du/dt濾波器時）
弱磁點:
8...300 Hz
電機控制軟件:
ABB直接轉矩控制(DTC)
轉矩控制:
轉矩階躍上升時間：
開環
閉環
<5ms (在額定轉矩下)
<5ms (在額定轉矩下)
非線性：
開環
閉環
±4% (在額定轉矩下)
±1% (在額定轉矩下)
速度控制：
靜態精度：
開環
閉環
10% (電機滑差)
0.01% (額定速度)
動態精度：
開環
閉環
0.3…0.4%s (100%轉矩階躍)
0.1…0.2%s (100%轉矩階躍)
輸入/輸出口
六組模擬輸入
信號類型：0～20mA（4～20mA）兩組，Rin=100Ω
0～10V（2～10V）一組，Rin>210KΩ
四組模擬輸出
信號類型：0～20mA（4～20mA）
大負載阻抗：≤700Ω
八路數字輸入
可編程數字輸入：24VDC ，-15%至+20%
數字輸入的內部電源（+24VDC）：短路保護，分組隔離
三路可編程繼電器輸出
輸出接點容量：8A，24VDC或250VAC 0.4A,120VDC
大持續電流: 2A，有效值
保護功能
電機熱保護
電機堵轉保護
欠載保護
電機缺相保護
接地保護
通訊故障保護
速度監察
電機監察
電機轉矩監察
電機溫度監察
直流過壓/欠壓保護
整流橋短路
電網缺相
過流
逆變器短路
環境限制
環境溫度:
運輸:
-40...+70°C
儲存:
-40...+70°C
運行:
-15...+50°C, 無結霜
40...50°C 電流降容使用(1%/1°C)
(ACS800-17)運行:
0...+50°C
40...50°C 電流降容使用(1.5%/1°C)
相對濕度:
5 --- 95%, 無結霜
冷卻方式:
干凈空氣
海拔:
0...1000 m不降容
1000...4000 m 降容使用
1000...2000 m 降容使用 (690 V)
