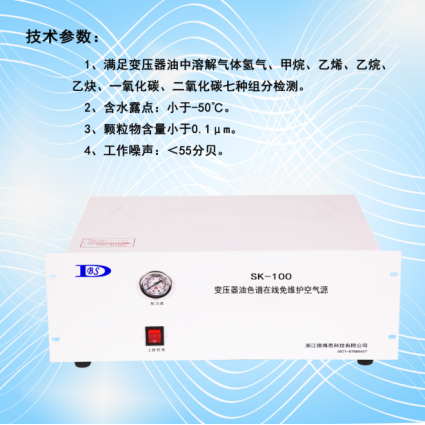

SK-100變壓器在線監測專用空氣裝置

•


  概述

  長期以來變壓器油色譜在線監測載氣單元采用瓶裝氣體，由于瓶裝氣體容量有限檢測時間久了或者檢測頻率過高，會導致載氣瓶更頻繁換，所以只有設定每天檢測一次或兩天檢測一次，這樣的間隔檢測不能實時發現變壓器急性故障，只能檢測那些緩慢潛伏性故障，從某種角度說不能為稱在線監測。當選用<變壓器油色譜在線免維護空氣源>就能24小時連續產出高純度載氣，就可以1小時一次連續檢測，真正實現變壓器油色譜實時分析，監視電力變壓器的運行情況及時發現變壓器內部急性和潛伏性故障。我公司本產品變壓器油色譜在線免維護空氣源獲得國專利。

  儀器特點：

  1、避免氣體生產廠家充入瓶裝氣體批次不同會出現基數差異，帶來換瓶前與換瓶后檢測到的數據異常所帶來的誤判斷。

  2、氣量不受限24小時連續產出高純度載氣，變壓器油色譜在線監測裝置實現1小時一次連續檢測，監視電力變壓器的運行情況。

   3、實現免維護24小時連續工作，運行3-5年無耗材。

   4、體積小可放在變壓器油色譜在線監測裝置機箱內，不占用現場更多的空間。

  5、內置無油空氣壓縮機、儲氣罐、油水分離器、氣體凈化器、冷卻器、精密氣體過濾器。

   6、儲氣罐、氣路均采用優質不銹鋼管及鐵氟龍管連接，避免儲罐鐵銹污染氣體。

   7、自動卸壓裝置，無壓力起動，電機更耐用。

   8、電機意外過熱，自動關機保護，冷卻后自動復位。

  2、主要技術參數

  1.滿足變壓器油中溶解氣體氫氣、甲烷、乙烯、乙烷、乙炔、一氧化碳、二氧化碳七種組分檢測。

  2.空氣純度：有機氣體（含甲烷）小于0.5ppmv、二氧化碳氣體小于1ppmv。

  3.輸出壓力：≧0.4MPa

  4.顆粒物含量小于0.01um。

  5.含水量露點： 小于 -50 ℃。

  6.工作條件：電源電壓：AC220V±10%，50Hz±5% .可定制AC110V、 DC12V、 DC36V

  7.工作噪聲：＜55分貝

  8.輸出流量：

  型號臥式	尺寸mm	型號 立式	尺寸mm	流量
  SK-50	寬270×高192×深230	SKL-50	寬138×高260×深320	50mL/min
  SK-100	寬483×高178×深348	SKL-100	寬138×高680×深345	100mL/min

  3. 外觀：

  1、 立式和臥式兩類(見下圖），或定制。

  2、機箱材質有鋼板噴塑、覆鋁鋅板（電力機柜常用）、淺灰色。
