一、概述

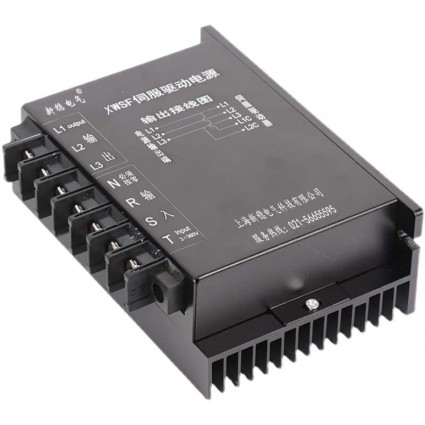

上海新穩電氣科技有限公司研發的XWSF系列伺服電子變壓器是我公司在參照國際同類產品,結合我國國情的基礎上研制生產的新一代節能型電子變壓器,從1000VA到45KVA之間,符合CE等國際及國家標準,伺服電子變壓器采用鋁合金高強度外殼以及格柵式散熱片加上表面氧化黑組成一整套散熱系統，良好地把機箱內部熱量有效的排出使得伺服電子變壓器工作時產生地熱量完全釋放到外面，增強了伺服電子變壓器使用壽命。公司生產的伺服電子變壓器體積小、重量輕、功能全、使用簡單，深得客戶寵愛。產品性能達到國內外先進水平。
二、用途
廣泛適用于交流50Hz至60Hz,電壓三相380V和單相220V的伺服系統中使用，主要三菱、日立、富士、松下、三洋、臺達、東元、運控、施耐德、歐姆龍、路斯特、科比、廣數、安川、匯川、ABB、西門子、發那科、倫茨等各種國內外伺服系統。
三、技術參數：
|
型號 |
XWSF |
|
|
|
輸入電壓 |
三相四線AC380V±15% |
電流波形 |
正弦波 |
|
輸出電壓 |
三相三線AC200V±10% |
驅動形式 |
SPWM |
|
工作頻率 |
50Hz-60Hz |
電壓調整率 |
0.2% |
|
基波頻率 |
300Hz |
負載調整率 |
0.1% |
|
伺服負載數量 |
不限 |
電壓失真率 |
0.1% |
|
響應時間 |
＜1.5us |
抗干擾等級 |
B |
|
最大過載能力 |
2倍額定電流 |
最大輸出電流 |
變壓器容量≥伺服電機總功率*1.1倍 |
四、型號規格選型：
|
型號 |
容量 |
對應伺服功率 |
|
XWSF-1 |
1KVA |
≤1KW |
|
XWSF-2 |
2KVA |
≤2KW |
|
XWSF-3 |
3KVA |
≤2.7KW |
|
XWSF-4.5 |
4.5KVA |
≤4KW |
|
XWSF-5 |
5KVA |
≤4.8KW |
|
XWSF-5.5 |
5.5KVA |
≤5KW |
|
XWSF-6 |
6KVA |
≤5.5KW |
|
XWSF-7 |
7KVA |
≤6.8KW |
|
XWSF-7.5 |
7.5KVA |
≤7KW |
|
XWSF-8 |
8KVA |
≤7.5KW |
|
XWSF-11 |
11KVA |
≤9.8KW |
|
XWSF-15 |
15KVA |
≤13.5KW |
|
XWSF-20 |
20KVA |
≤18KW |
|
XWSF-30 |
30KVA |
≤27KW |
|
XWSF-45 |
45KVA |
≤40KW |
|
XWSF-50 |
50KVA |
≤45KW |
|
XWSF-55 |
55KVA |
≤50KW |
|
XWSF-60 |
60KVA |
≤55KW |
|
XWSF-65 |
65KVA |
≤60KW |
|
XWSF-70 |
70KVA |
≤65KW |
五、注意事項：
1、R S T接三相380V火線；
2、N接零線，而且必須接牢固；
3、零線起到三相平衡的作用，根據三相四線矢量運算規則，零線從市電接入到伺服電子變壓器N節點之間不可以接任何斷路器及開關；
4、空載檢查（不接入伺服驅動器），接好R S T N通電，用萬用表的DCV檔測試L1和L3、L2和L3之間的電壓，正常190±10V，如果測出來的電壓不正常不可以接入伺服驅動器；
5、關閉電源，接入伺服驅動器，伺服電子變壓器的輸出L1 L2 L3必須對應接入伺服
驅動器L1（R）L2（S）L3(T)。以免接錯，否則伺服驅動器無法正常工作。
6、設備上的單相AC220V用電的地方都可以在伺服電子變壓器的前端接一根火線一根零線取AC22OV；
7、若設備有用三相22OV電機，本電子變壓器無法給其供電，建議把電機改為三相380V的電機；
8、反復檢查以上線路，確認無誤后開機。
溫馨提示：
伺服電子變壓器接線時請務必按照端子標識和接線說明規定連接，切勿將輸入輸出反接，切勿超載。
