PMST系列功率半導體參數測試儀1700V/1000A是武漢普賽斯正向設計、精益打造的高精密電壓/電流測試分析系統，是一款能夠提供IV、 CV、跨導等豐富功能的綜合測試系統，具有高精度、寬測量范圍、模塊化設計、輕松升級擴展等優勢，旨在全面滿足從基礎功率二極管、MOSFET、BJT、IGBT到寬禁帶半導體SiC、GaN等晶圓、芯片、器件及模塊的靜態參數表征和測試，并具有的測量效率、一致性與可靠性。讓任何工程師使用它都能變成行業專家。詳詢一八一四零六六三四七六
針對用戶不同測試場景的使用需求，普賽斯全新推出PMST功率器件靜態參數測試系統、PMST-MP功率器件靜態參數產線半自動化測試系統、PMST-AP功率器件靜態參數產線全自動化測試系統三款功率器件靜態參數測試系統。
從實驗室到小批量、大批量產線的全覆蓋
從Si IGBT、SiC MOS到GaN HEMT的全覆蓋
從晶圓、芯片、器件、模塊到IPM的全覆蓋
產品特點
1、高電壓、大電流
具有高電壓測量/輸出能力，電壓高達3500V（蕞大可擴展至10kV）
具有大電流測量/輸出能力，電流高達6000A（多模塊并聯）
2、高精度測量
nA級漏電流，μΩ級導通電阻
0.1％精度測量
四線制測試
3、模塊化配置
可根據實際測試需要靈活配置多種測量單元
系統預留升級空間，后期可添加或升級測量單元
4、測試效率高
內置專用開關矩陣，根據測試項目自動切換電路與測量單元
支持國標全指標的一鍵測試
5、軟件功能豐富
上位機自帶器件標準參數測試項目模板，可直接調取使用
支持曲線繪制
自動保存測試數據，并支持EXCEL格式導出
開放的標準SCPI指令集，可與第三方系統集成
6、擴展性好
支持常溫及低溫、高溫測試
可靈活定制各種夾具
可與探針臺，溫箱等第三方設備聯動使用
硬件特色與性能優勢

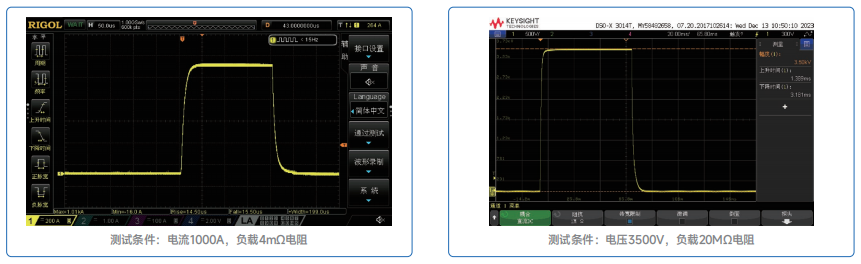

1、大電流輸出響應快，無過沖
采用自主開發的高性能脈沖式大電流源、高壓源，輸出建立過程響應快、無過沖。測試過程中，大電流典型上升時間為15μs， 脈寬在50~500μs之間可調。采用脈沖大電流的測試方式，可有 效降低器件因自身發熱帶來的誤差。
2、高壓測試支持恒壓限流，恒流限壓模式
采用自主開發的高性能高壓源，輸出建立與斷開響應快、無過沖。在擊穿電壓測試中，可設定電流限制或者電壓限值，防止 器件因過壓或過流導致損壞。

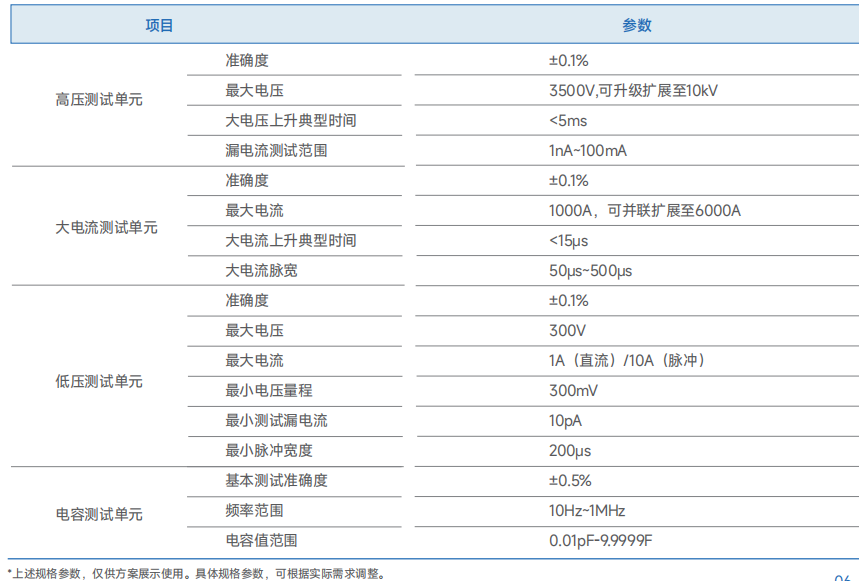

規格參數
普賽斯儀表磚業研究和開發半導體材料與器件測試的磚業智能裝備，產品覆蓋半導體領域從晶圓到器件生產全產業鏈。推出基于高精度數字源表(SMU）的第三代半導體功率器件靜態參數測試方案，為SiC和GaN器件提供可靠的測試手段，實現功率半導體器件靜態參數的高精度、搞效率測量和分析。如果您對igbt靜態測試設備and參數分析儀感興趣，歡迎隨時聯系我們！詳詢一八一四零六六三四七六；
