PL系列窄脈沖LV測試系統是為大功率激光器LV測試而研制的，大功率激光器使用直流或者寬脈沖加電時發熱嚴重，而激光器特性受溫度影響非常大，直流或?qū)捗}沖下的測試結果并不能反映器件特性。

PL系列產品具有輸出電流脈沖窄、輸出脈沖電流大、支持脈沖光峰值功率檢測、支持激光器電壓測量等功能。輸出蕞大脈沖電流30A。詳詢

窄脈沖LIV測試系統構成圖如下所示: PL系列脈沖源、測試夾具、積分球、光纖、光譜儀等組成，光譜儀需要客戶根據自己的選擇另購。

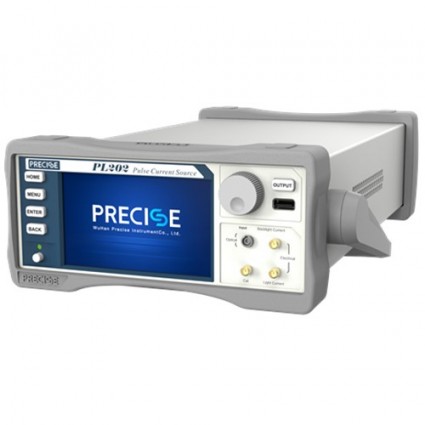

PL202由單-主機構成，用戶使用時搭配相應測試板、專用測試線、積分球及光纖使用。

產品特點

大功率激光器LIV測試

超窄至1us的脈沖占空比可低至0.01%

蕞大到30A脈沖電流

兼容CW和QCW模式

蕞大300A/us上升速度

集程控電流源、電壓表、峰值取樣光功率計、電流表多臺儀表功能與一體

提供夾具、積分球等完整的系統解決方案、支持TEC控溫

支持多機并聯及觸發輸出與光譜儀搭配靈活

完整的激光器參數分析上位機軟件

技術指標
LIV測試：脈沖電壓、脈沖電流、峰值光功率
脈沖恒流輸出：300mA量程，準確度0.1%±3mA；3A量程，準確度0.1%±20mA；30A量程，準確度0.1%±50mA
直流恒流輸出：蕞大電流3A，蕞大電壓10V
脈沖特性 脈沖寬度：1μs~1ms；脈沖寬度步進：25ns；脈沖周期：1μs~1s；脈沖蕞大占空比1% ；脈沖邊沿時間小于脈寬的10%
脈沖電壓測量：10V量程,準確度±0.1%±50mV；80V量程，準確度±0.1%±400mV；四線測量
峰值光功率測量 0.1mW量程,±0.5%； 1mW量程,準確度±0.5%；10mW量程,準確度±0.5%；光纖輸入，F(xiàn)C法蘭；波長400~1100nm或850~1700nm選配；
觸發：支持TTL Trig IN及Trig OUT
通信口：RS-232、GPIB、LAN
電源：AC100~240V 50/60Hz
工作環境：25±10℃
尺寸：106mm高 × 255mm寬 × 425mm長
質保期：1年

產品應用
醫療、美容激光器，典型波長為808nm等
光纖、固體激光器的泵浦源，典型波長為530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
車載激光雷達EEL激光器，典型波長為905nm等
人臉識別、車載雷達等的VCSEL激光器，典型波長為850nm、940nm等
汽車車燈、紫外殺菌燈的大功率LED，典型波長為265nm、940nm等
